Диагностика DSG 7: симптомы, причины и устранение первопричины

7-ступенчатая DSG известна быстрыми переключениями передач и хорошей топливной экономичностью, но, как и любая сложная система, со временем она может давать сбои. Рывки при трогании с места, мигающий индикатор передач, жёсткие переключения или внезапная потеря тяги — самые частые жалобы владельцев моделей Volkswagen, Audi, Seat и Škoda с этой коробкой.

В этом руководстве мы по очереди разбираем каждый симптом, объясняем, чем он обычно вызван, и показываем, как устранить причину, — во многих случаях для этого не нужен новый мехатроник целиком.

Почему большинство проблем 7-ступенчатой DSG начинается в мехатронике

7-ступенчатая DSG с сухим сцеплением — это DQ200 (коды коробки 0AM и 0CW). Механически это две коробки в одном корпусе: полукоробка 1 отвечает за передачи 1, 3, 5 и 7 и работает через сцепление K1; полукоробка 2 — за передачи 2, 4, 6 и задний ход и работает через сцепление K2.

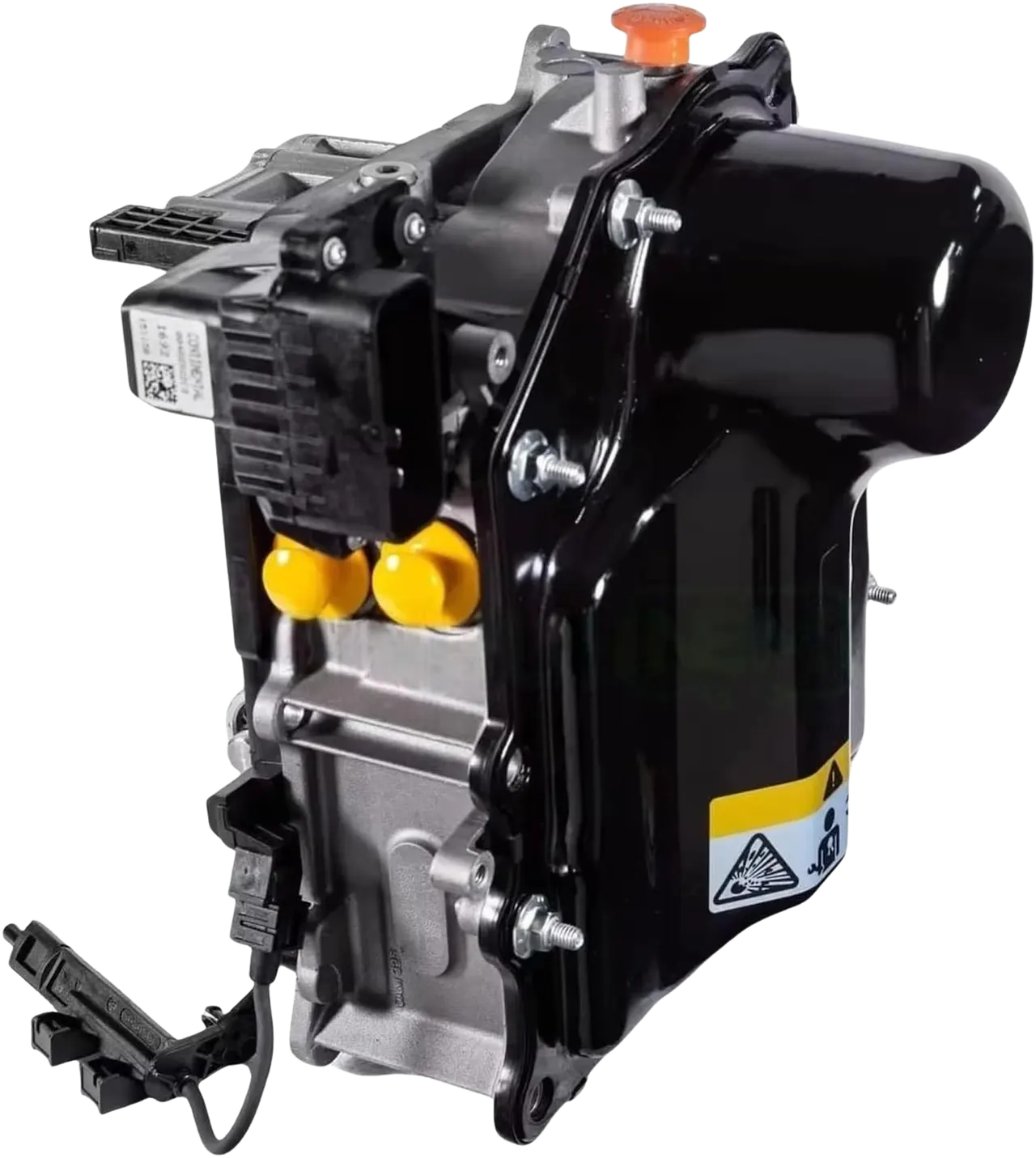

Обеими половинами управляет мехатроник (J743) — электронный блок управления и электрогидравлический блок в одном корпусе. У него собственный гидравлический масляный контур, отделённый от трансмиссионного масла. Электронасос (V401) и гидроаккумулятор поддерживают системное давление в пределах 40–60 бар, а восемь электромагнитных клапанов (N433–N440) используют это давление для включения передач и управления сцеплениями. Потеря гидравлического давления и неисправности электроники внутри этого блока — причина большинства проблем DSG, поэтому диагностика почти всегда начинается именно здесь.

Краткая справка: симптом, вероятная причина, решение

Симптомы: подробный разбор

Рывки и вибрация при трогании с места

Вибрация или рывки на низкой скорости либо при разгоне с места — одна из самых частых жалоб. Сухие сцепления DQ200 чувствительны к нагреву и износу при езде в пробках с частыми остановками, поэтому частой причиной становится изношенное сцепление; другие признаки — плохой разгон и запах горелого сцепления. Поскольку сцеплениями управляет мехатроник, считайте память неисправностей, прежде чем решать, что ремонтировать — сцепление или мехатроник.

Мигающий индикатор передач и контрольная лампа

Мигающая индикация P R N D S означает, что блок управления КПП записал неисправность и защищает коробку. Не стирайте коды просто так: сначала сохраните полный список неисправностей. В нашем списке кодов ошибок DQ200 объясняется, что означает каждый код и почему множество кодов одновременно редко означает множество неисправных деталей.

Только нечётные или только чётные передачи

Когда мехатроник обнаруживает неисправность, при которой он не может безопасно управлять коробкой, он отключает одну полукоробку, и автомобиль продолжает ехать на другой половине. Если остались только 1-3-5-7, заднего хода нет; если только 2-4-6-R, автомобиль трогается со 2-й передачи. Причиной может быть электромагнитный клапан, датчик или неисправность давления. Полная картина — в статье «Аварийный режим DSG: только нечётные или только чётные передачи».

Запаздывающие или жёсткие переключения передач

Если передачи переключаются медленно или с толчками, проблема часто в гидравлическом давлении. В DQ200 оригинальный гидроаккумулятор крепится к корпусу мехатроника в тонкостенном месте, которое со временем трескается. Система больше не может удерживать давление, коробка записывает коды, такие как P17BF, P189C и P1895, и в итоге может перейти в аварийный режим. Похожие проблемы с давлением могут вызывать и утечки гидравлики на клапанной плите и её уплотнениях.

Коробка застревает на одной передаче или выбирает не ту передачу

Со временем электромагнитные клапаны могут забиваться металлическими частицами; они заедают, и коробке трудно выбрать нужную передачу, или она отказывается переключаться вверх или вниз. Очистка и проверка соленоидов часто восстанавливают нормальную работу. Однако металл в гидросистеме может указывать и на износ внутри коробки, поэтому проверьте это до установки новых деталей: наша проверка на металлическую стружку показывает, как отличить неисправность мехатроника от повреждения коробки.

Внезапная потеря тяги

Если коробка неожиданно переходит в нейтраль, значит, мехатроник не может безопасно использовать ни одну из полукоробок. Потеря тяги может быть временной или полной. Не проезжайте больше необходимого и отдайте блок на диагностику — в идеале со стендовой проверкой.

Сначала диагностика, затем ремонт

Раньше отказ мехатроника означал полную и дорогостоящую замену. Сегодня систематическая диагностика часто позволяет избежать этих расходов:

• Считайте и сохраните память неисправностей диагностическим прибором, совместимым с автомобилями концерна VW, прежде чем что-либо удалять.
• Оцените картину кодов: коды давления указывают на гидравлику, электрические неисправности — на соленоиды, датчики или электронику.
• Проверьте наличие металлической стружки при снятом мехатронике, чтобы не принять неисправность коробки за неисправность мехатроника.
• Проверьте блок на стенде до и после ремонта.

Тестер мехатроника FDY выполняет полностью автоматическую стендовую проверку: измеряет ток каждого соленоида, проверяет насос и нарастание давления, проводит проверку на герметичность и имитацию 1000 переключений, а также печатает отчёт для клиента.

Устраняйте причину, а не меняйте весь блок

• Потеря давления: ремкомплект FDY с усиленным гидроаккумулятором заменяет слабое место двустенной конструкцией из высококачественной стали. В большинстве случаев снимается только масляный поддон, мехатроник остаётся в автомобиле, и программирование не требуется. Комплект подходит для коробок 0AM и 0CW и установлен более чем на 165 000 автомобилей.
• Утечки и изношенные уплотнения: ремкомплект для капремонта мехатроника объединяет 15 компонентов (уплотнения, прокладки, обратные шарики и масляный фильтр) для восстановления гидравлических контуров.
• Заедающие соленоиды: FDY Black Box очищает и проверяет соленоиды на 5 В и 12 В — по четыре клапана одновременно, с импульсной очисткой и проверкой пропорциональных клапанов, под управлением Android-приложения.
• Неясные неисправности: тестер подтверждает диагноз до заказа каких-либо деталей и проверяет результат ремонта после него.

Общие вопросы обслуживания — утечки жидкости, перегрев и регулярное ТО — рассмотрены в нашем обзоре «Типичные неисправности 7-ступенчатых DSG и их решения». Ответы на вопросы о ресурсе, надёжности и замене масла вы найдёте в наших ответах на частые вопросы о DQ200 DSG 7.
